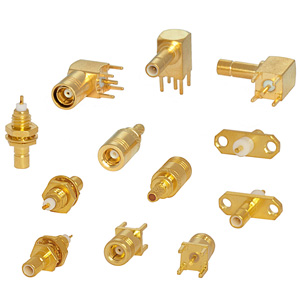

Соединители коаксиальные тип SMB
|
Серия SMB - это миниатюрные коаксиальные соединители врубного соединения, разработанные согласно стандартов MIL-C-39012. Соединители имеют небольшие размер и вес, надежное и легкое соединения, прекрасные технические характеристики. Рабочий диапазон до 4ГГц. |
Технические характеристики
| Присоединительные размеры | тип SMB |
| Волновое сопротивление | 50 Ω |
| Рабочее напряжение | 250 В |
| Напряжение пробоя диэлектрика | 750 В |
| Рабочая частота | 4 ГГц |
| Сопротивление контактов (центральный контакт) | ≤ 6 mΩ |
| Сопротивление контактов (внешний контакт) | ≤ 1.5 mΩ |
| Сопротивление изоляции | ≥ 1000 MΩ |
| Количество соединений | ≥ 500 |
| Температурный диапазон | -65°C~+165°C |
Материалы и покрытия
| Наименование | Материалы | Покрытия (μm) |
|---|---|---|
| Корпус | Латунь | Ni 2.0 + Au 0.2 |
| Центральный контакт (штырь) | Латунь | Ni 2.0 + Au 0.5 |
| Центральный контакт(гнездо) | Бронза бериллиевая | Ni 2.0 + Au 0.5 |
| Накидная гайка | Латунь | Ni 2.0 + Au 0.2 |
| Обжимная трубка | Латунь | Cu 2.0 + Ni 7.0 |
| Изолятор | PTFE | - |
Условные обозначения
- SMB-1
- _2
- J3
- _4
- Y5
- 2.5D6
- C7
| 1. | Серия соединителя | SMB |
| 2. | Волновое сопротивление | 50 или Значение не указано -50Ω 75 - 75Ω |
| 3. | Вид соединителя |
J – Розетка (штырь) K – Вилка (гнездо) |
| 4. | Тип корпуса |
Значение не указано – Прямой; W – Угловой. |
| 5. | Способ монтажа |
Значение не указано – Кабельная часть соединителя F – Приборная часть, фланцевый монтаж H – Приборная часть, монтаж в печатную плату пайкой Y – Приборно-кабельная часть, монтаж гайкой |
| 6. | Тип подключения | Код кабеля - гибкий кабель B - полужесткий кабель D - микрополосок |
| 7. | Дополнительная идентификация | Для точной идентификации аналогичных по описанному коду соединителей, имеющих реальные отличия (разные габаритные размеры, электрические характеристики или материалы покрытий), производитель добавляет к указанным кодам дополнительные буквы или цифры, обозначающие номер разработки. За дополнительной информацией обращайтесь к менеджерам по продажам. |
Соединители для гибкого кабеля
Вилки кабельные прямые

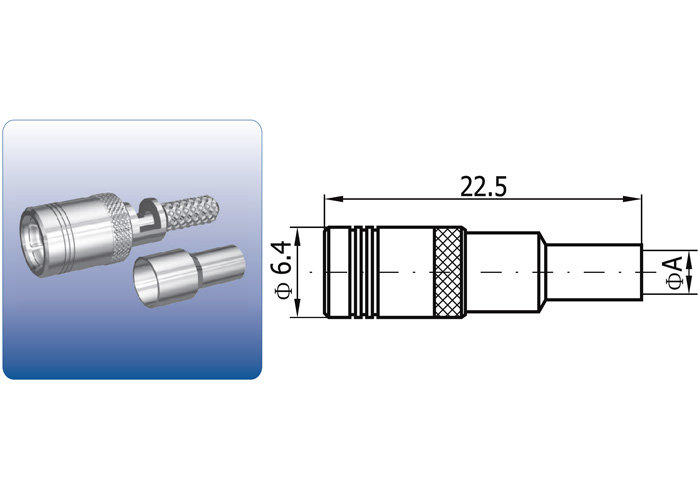

| Наименование | Код заказа | Рабочая частота | КСВН | Вид соединителя | Применяемый кабель | Примечание | Чертеж |
|---|---|---|---|---|---|---|---|
| SMB-K2.5DC | 152A-7505 | 4 ГГц | ≤1,40 | вилка кабельная прямая | RG-316DT | A=3,4 | |

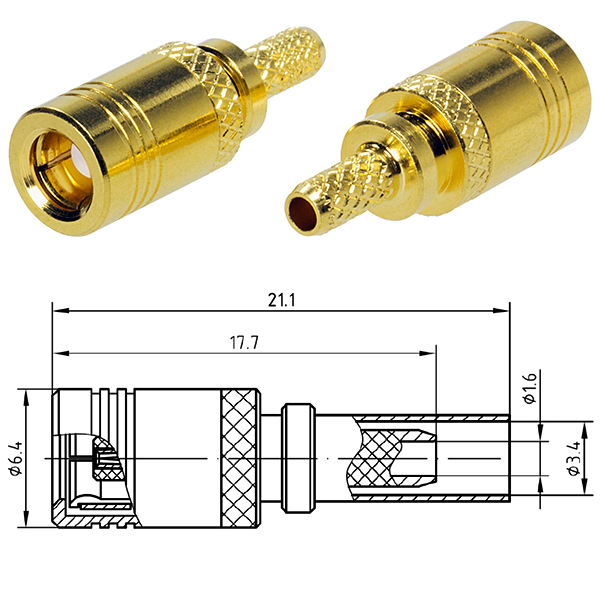

| SMB-K2.5DY | 152A-7502 | 4 ГГц | ≤1,28 | вилка кабельная прямая | RG-316DT | - | |
| SMB-K2C | 152A-7503 | 4 ГГц | ≤1,40 | вилка кабельная прямая | RG-178U, RG-196U | A=2,5 | |
| SMB-K3C | 152A-7504 | 4 ГГц | ≤1,40 | вилка кабельная прямая | RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1 | A=3,1 | |

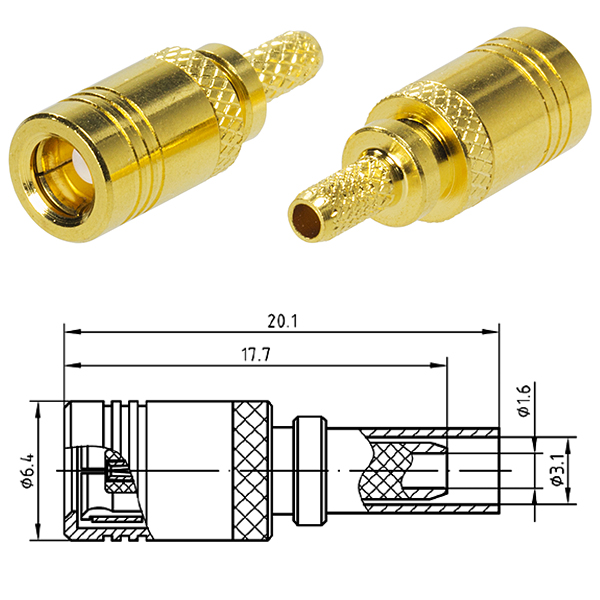

| SMB-K3Y | 152A-7501 | 4 ГГц | ≤1,28 | вилка кабельная прямая | RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1 | - | |

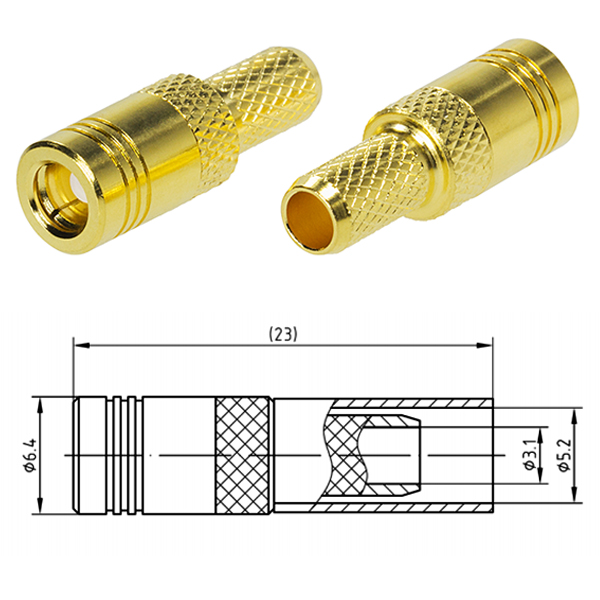

| SMB-K5Y | 152A-7507 | 4 ГГц | ≤1,28 | вилка кабельная прямая | RG58 | - |
Вилки кабельные угловые
| Наименование | Код заказа | Рабочая частота | КСВН | Вид соединителя | Применяемый кабель | Примечание | Чертеж |
|---|---|---|---|---|---|---|---|

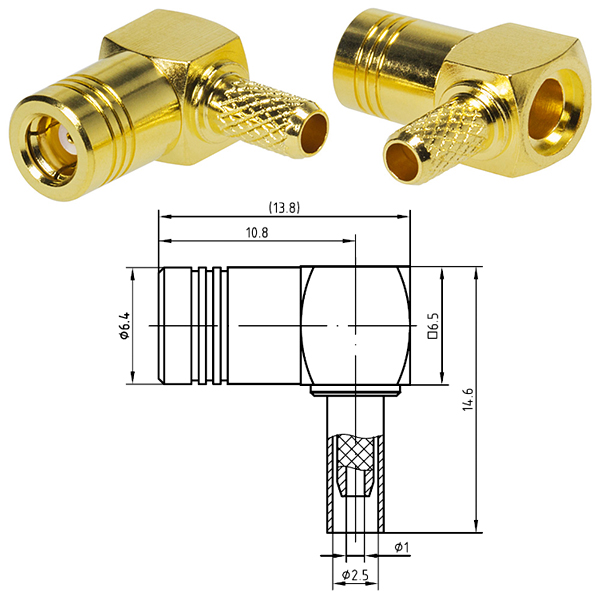

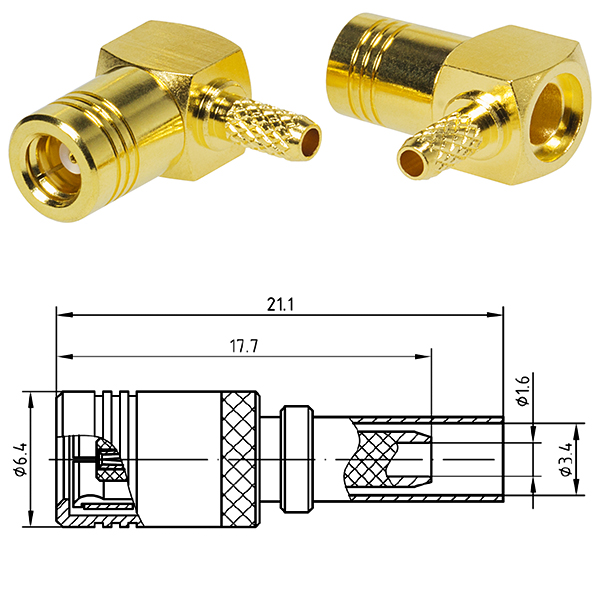

| SMB-KW2 | 154A-7501 | 4 ГГц | ≤1,32 | вилка кабельная угловая | RG-178U, RG-196U | A=2,5 L=14,6 | |
| SMB-KW2.5D | 154A-7503 | 4 ГГц | ≤1,32 | вилка кабельная угловая | RG-316DT | - | |

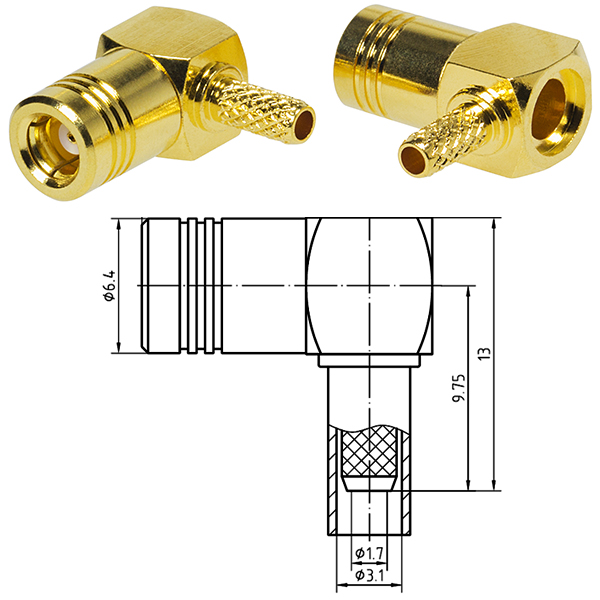

| SMB-KW3 | 154A-7502 | 4 ГГц | ≤1,32 | вилка кабельная угловая | RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1 | - | |

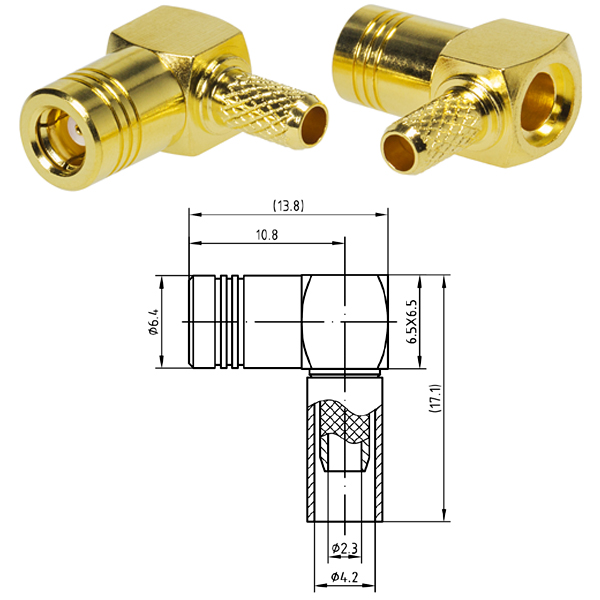

| SMB-KW4 | 154A-7504 | 4 ГГц | ≤1,32 | вилка кабельная угловая | SFF-50-2-1 | - |
Розетки кабельные прямые
| Наименование | Код заказа | Рабочая частота | КСВН | Вид соединителя | Применяемый кабель | Примечание | Чертеж |
|---|---|---|---|---|---|---|---|

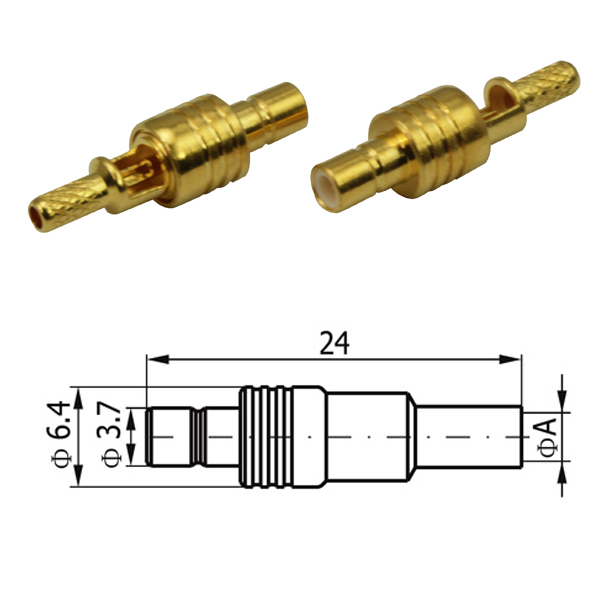

| SMB-J2.5DC | 151A-7506 | 4 ГГц | ≤1,40 | розетка кабельная прямая | RG-316DT | - | |

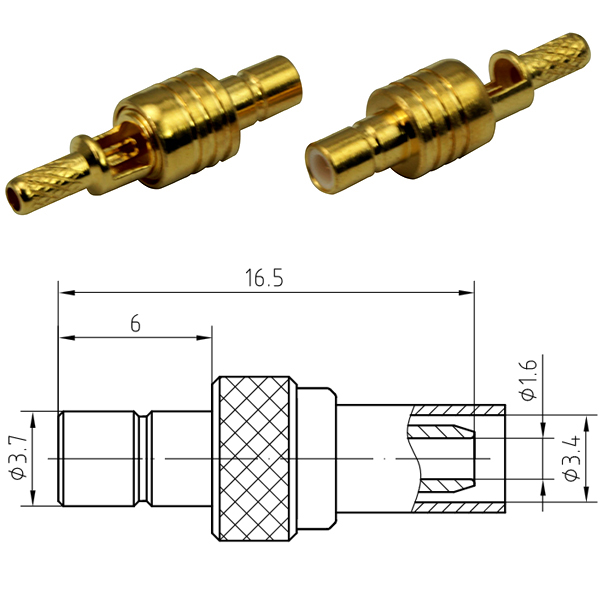

| SMB-J2.5D | 4 ГГц | ≤1,28 | розетка кабельная прямая | RG174A/U, RG188 A/U, RG316/U | - | ||

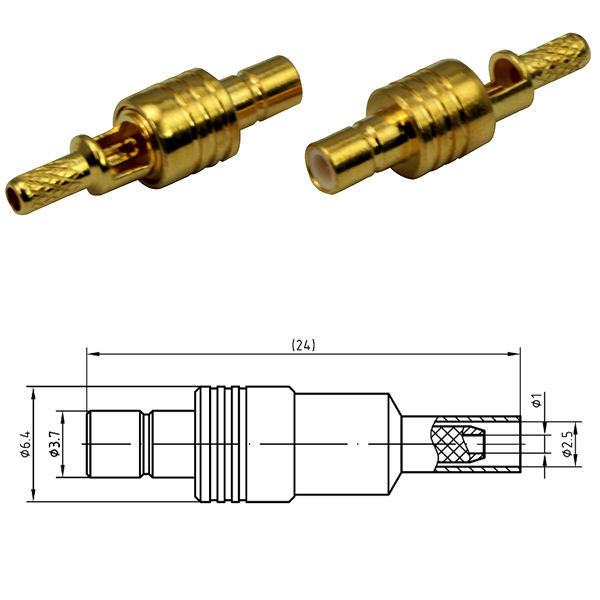

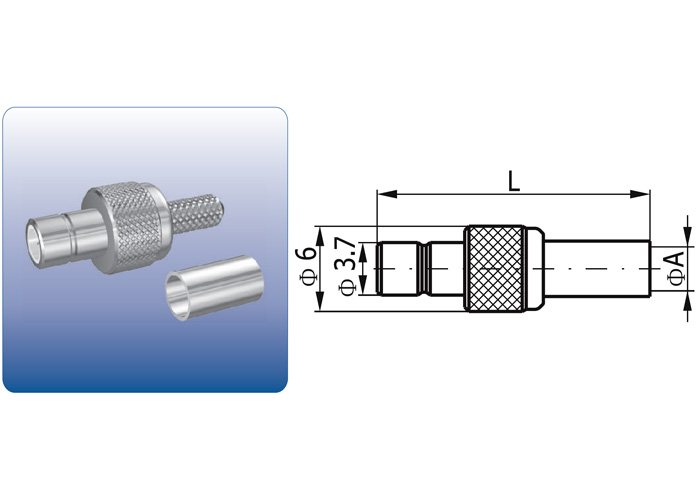

| SMB-J2C | 151A-7504 | 4 ГГц | ≤1,40 | розетка кабельная прямая | RG-178U, RG-196U | - | |
| SMB-J2Y | 151A-7501 | 4 ГГц | ≤1,29 | розетка кабельная прямая | RG-178U, RG-196U | A=2,5 L=18,7 | |

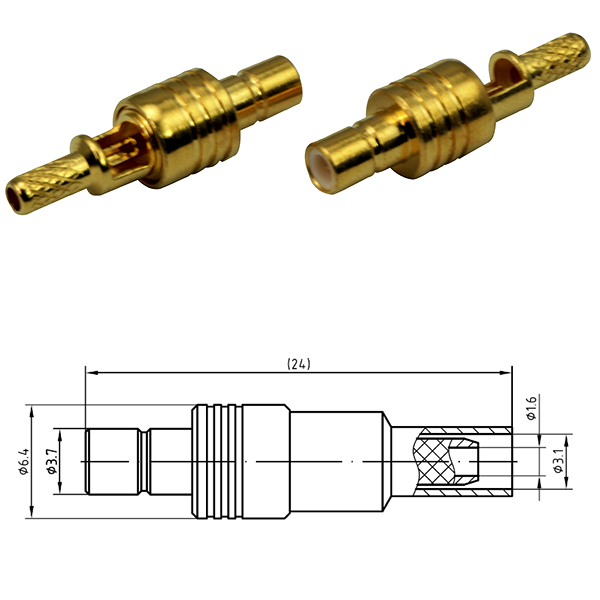

| SMB-J3C | 151A-7505 | 4 ГГц | ≤1,40 | розетка кабельная прямая | RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1 | - | |
| SMB-J3Y | 151A-7502 | 4 ГГц | ≤1,29 | розетка кабельная прямая | RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1 | A=3,1 L=19,2 |
Розетки приборно-кабельные

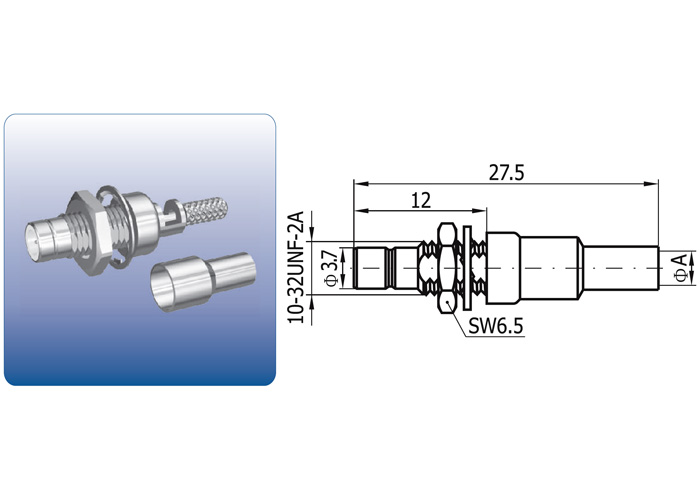

| Наименование | Код заказа | Рабочая частота | КСВН | Вид соединителя | Применяемый кабель | Примечание | Чертеж |
|---|---|---|---|---|---|---|---|
| SMB-JY2.5DC | 151A-2505 | 4 ГГц | ≤1,40 | розетка приборно-кабельная | RG-316DT | A=3,4 | |

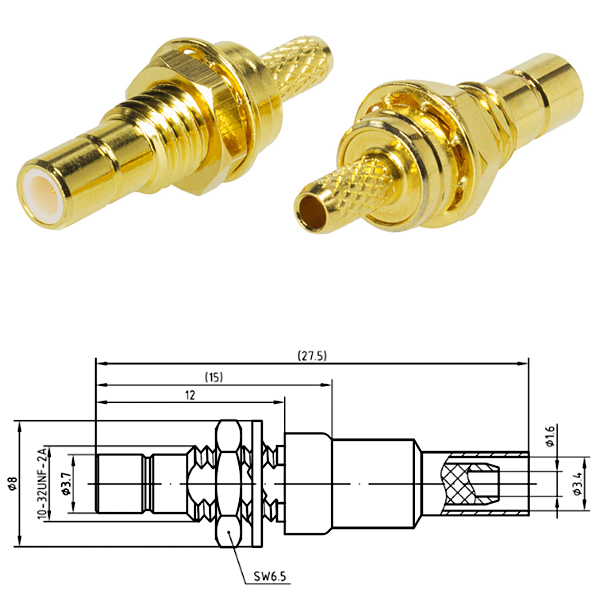

| SMB-JY2.5DY | 151A-2502 | 4 ГГц | ≤1,29 | розетка приборно-кабельная | RG-316DT | A=3,4 L=23,3 | |
| SMB-JY2C | 151A-2503 | 4 ГГц | ≤1,40 | розетка приборно-кабельная | RG-178U, RG-196U | A=2,5 | |
| SMB-JY3C | 151A-2504 | 4 ГГц | ≤1,40 | розетка приборно-кабельная | RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1 | A=3,1 | |

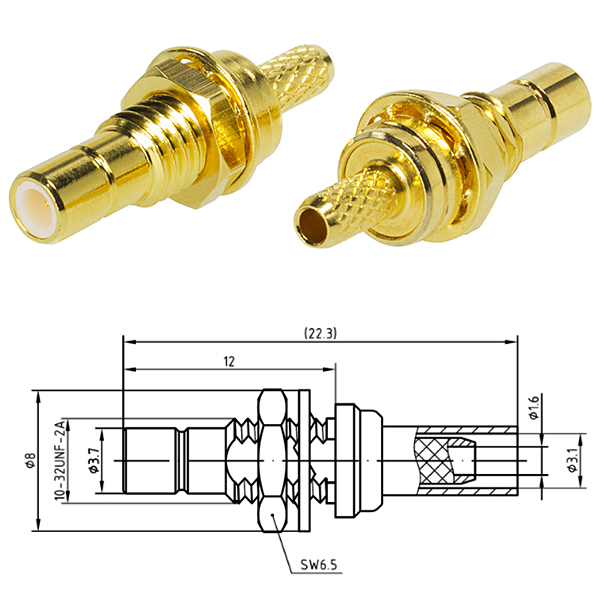

| SMB-JY3Y | 151A-2501 | 4 ГГц | ≤1,29 | розетка приборно-кабельная | RG-174/U, RG-188/U, RG-316/U,SYV-50-2-1 | - |
Соединители для печатных плат
Вилки на плату прямые
| Наименование | Код заказа | Рабочая частота | КСВН | Вид соединителя | Применяемый кабель | Примечание | Чертеж |
|---|---|---|---|---|---|---|---|

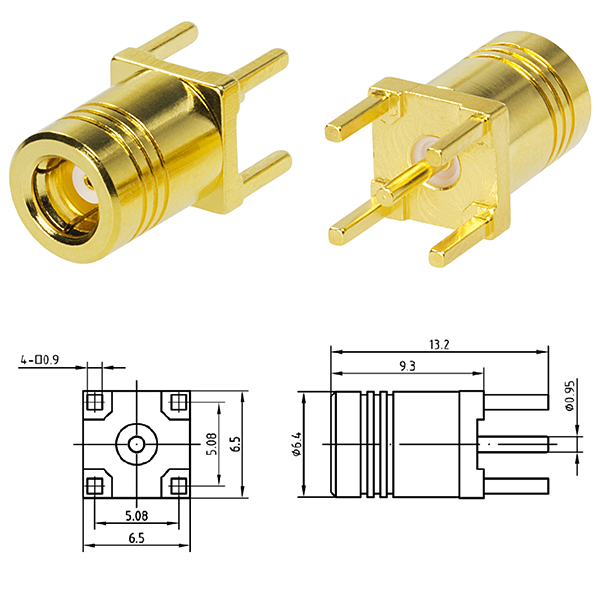

| SMB-KHD | 152A-4801 | 4 ГГц | ≤1,29 | вилка прямая на плату | - | - |
Вилки на плату угловые

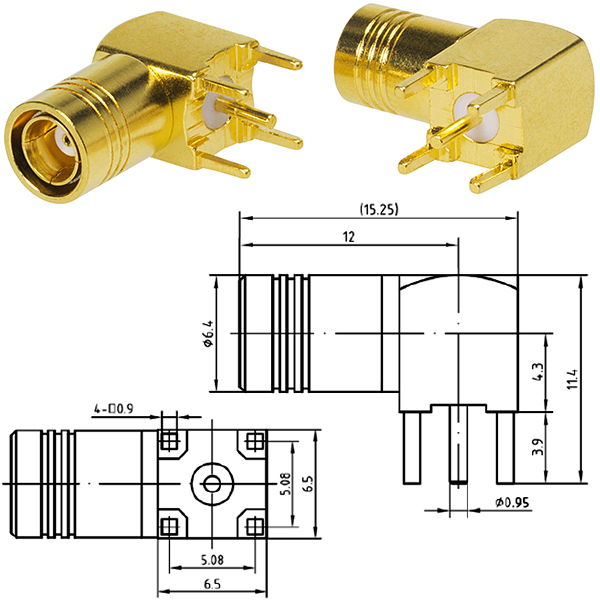

| Наименование | Код заказа | Рабочая частота | КСВН | Вид соединителя | Применяемый кабель | Примечание | Чертеж |
|---|---|---|---|---|---|---|---|
| SMB-KWHD | 154A-4801 | 4 ГГц | ≤1,28 | вилка угловая на плату | - | - |

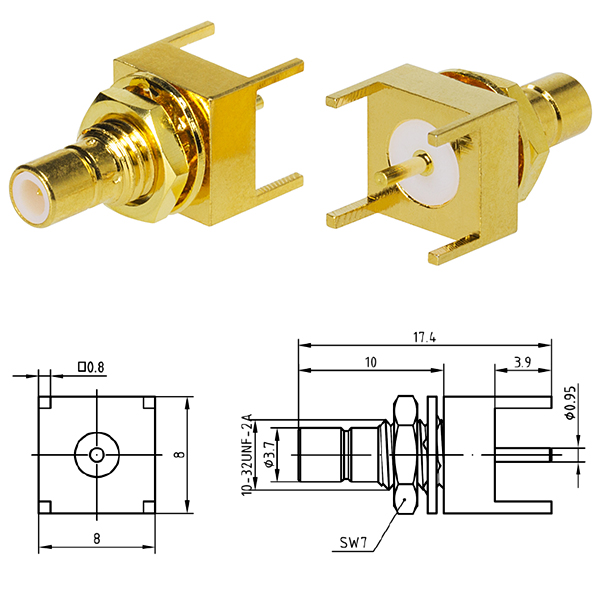

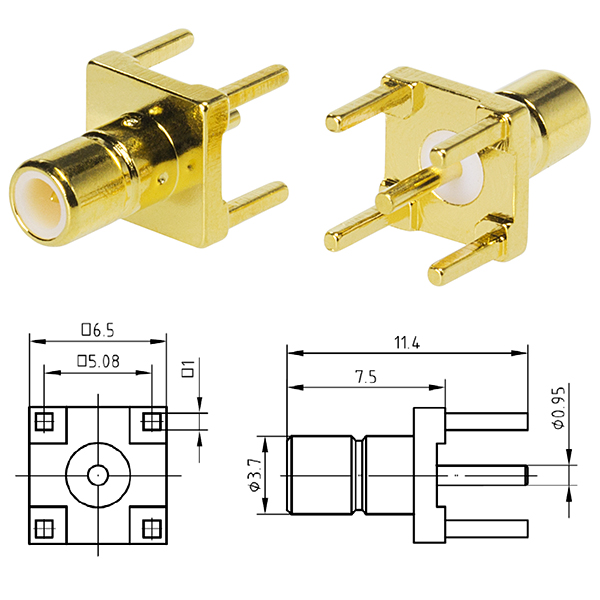

Розетки на плату прямые
Розетки на плату угловые
| Наименование | Код заказа | Рабочая частота | КСВН | Вид соединителя | Применяемый кабель | Примечание | Чертеж |
|---|---|---|---|---|---|---|---|

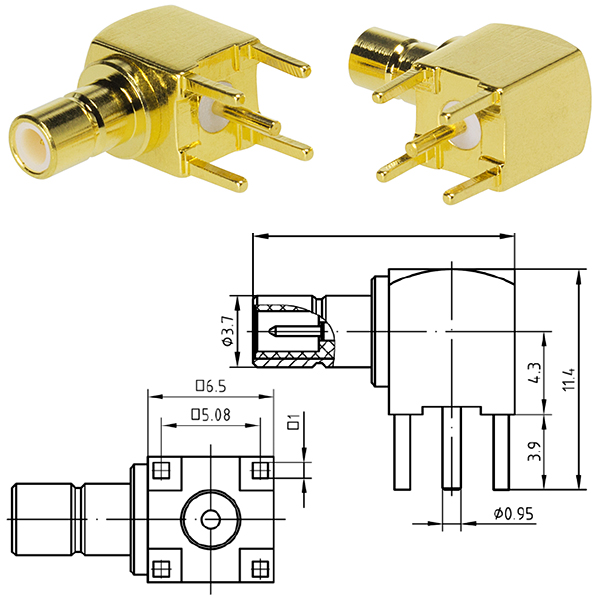

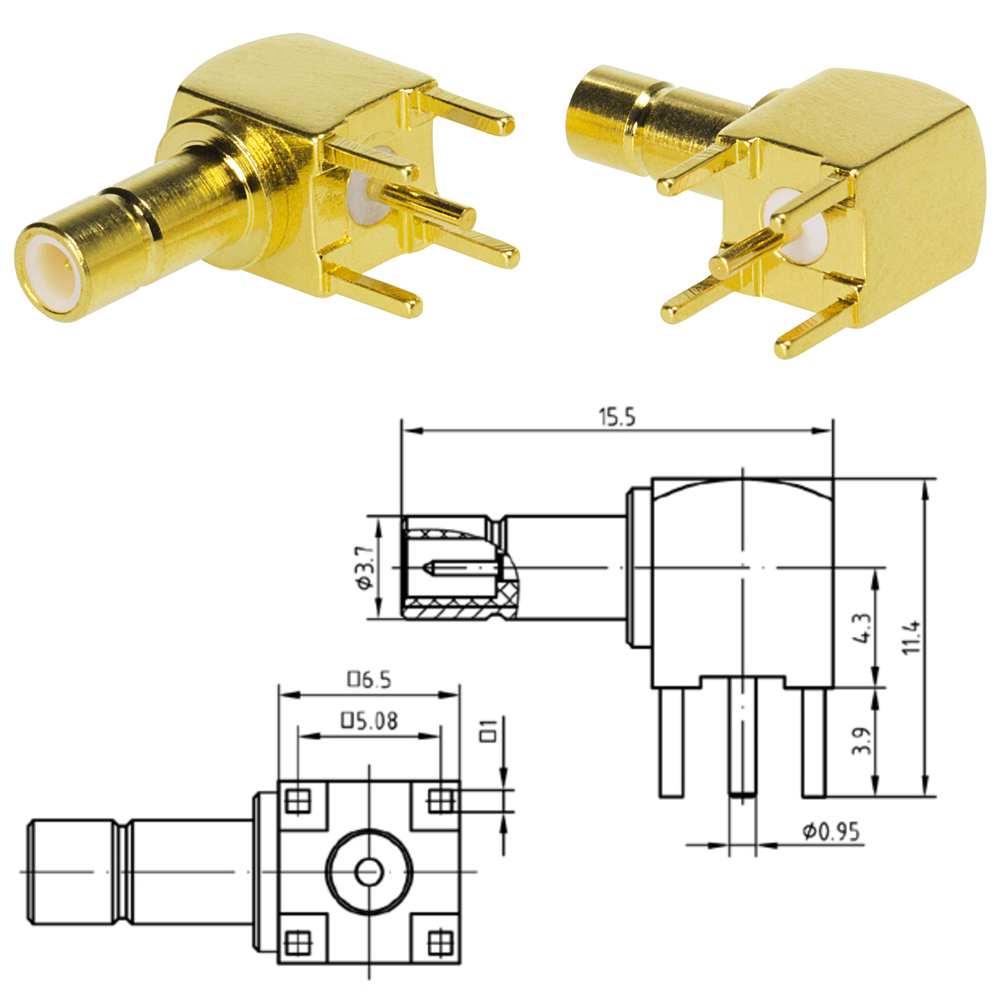

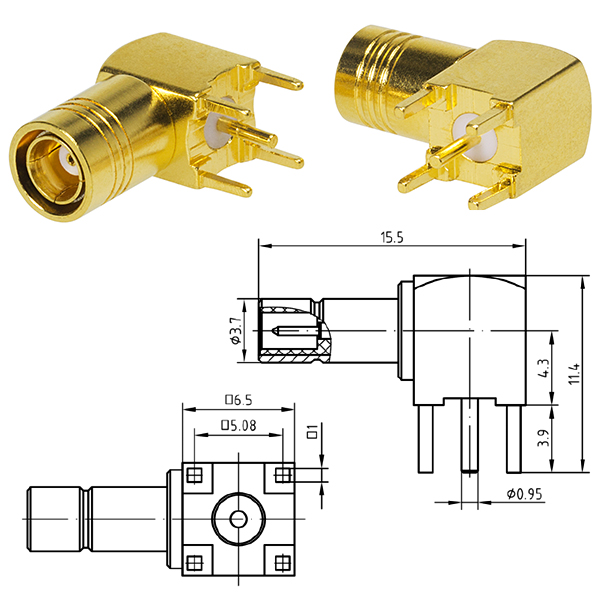

| SMB-JWHD | 153A-4801 | 4 ГГц | ≤1,28 | розетка угловая на плату | - | - | |
| SMB-JWHD1 | 153A-4802 | 4 ГГц | ≤1,28 | розетка угловая на плату | - | - | |

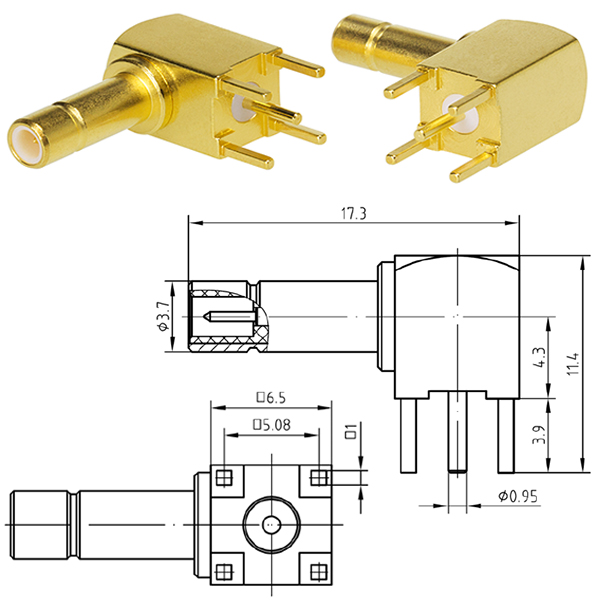

| SMB-JWHD11 | 153A-4812 | 4 ГГц | ≤1,28 | розетка угловая на плату | - | - |
Соединители для полужесткого кабеля
Вилки кабельные прямые

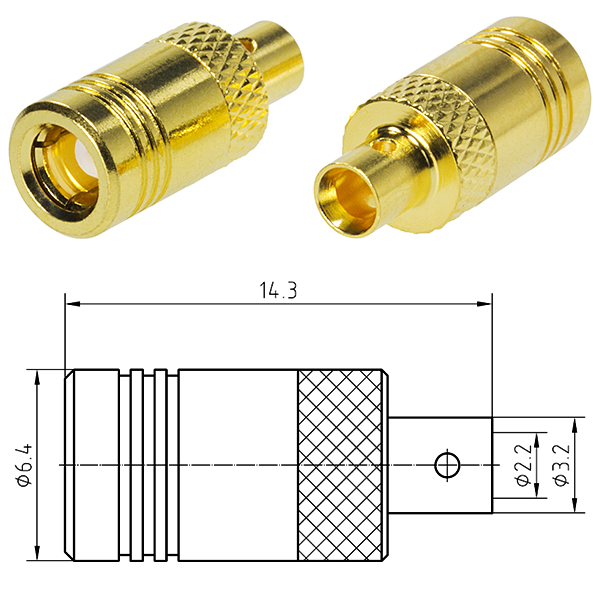

| Наименование | Код заказа | Рабочая частота | КСВН | Вид соединителя | Применяемый кабель | Примечание | Чертеж |
|---|---|---|---|---|---|---|---|
| SMB-KB2 | 152A-7661 | 4 ГГц | ≤1,17 | вилка кабельная прямая | RG-405U | - |
Вилки кабельные угловые

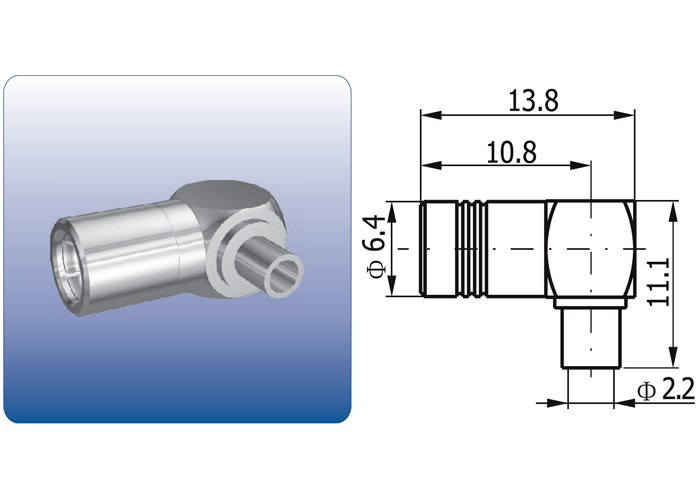

| Наименование | Код заказа | Рабочая частота | КСВН | Вид соединителя | Применяемый кабель | Примечание | Чертеж |
|---|---|---|---|---|---|---|---|
| SMB-KWB2 | 154A-7661 | 4 ГГц | ≤1,29 | вилка кабельная угловая | RG-405U | - |
Розетки кабельные прямые

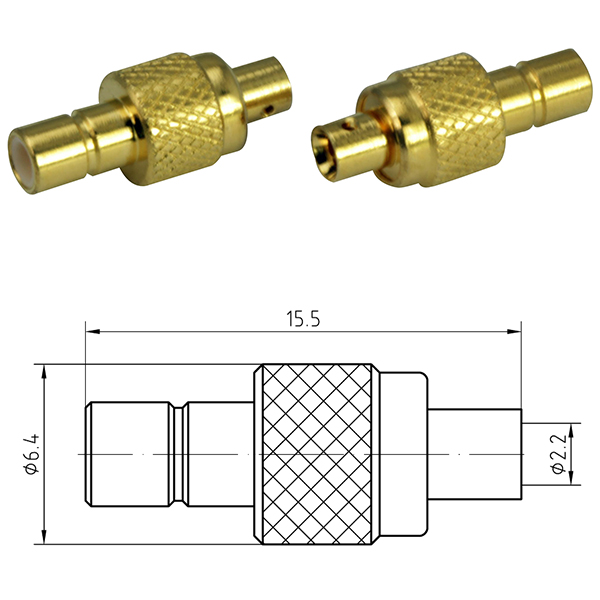

| Наименование | Код заказа | Рабочая частота | КСВН | Вид соединителя | Применяемый кабель | Примечание | Чертеж |
|---|---|---|---|---|---|---|---|
| SMB-JB2 | 151A-7661 | 4 ГГц | ≤1,17 | розетка кабельная прямая | RG-405U | - |
Соединители приборные
Вилки приборные прямые

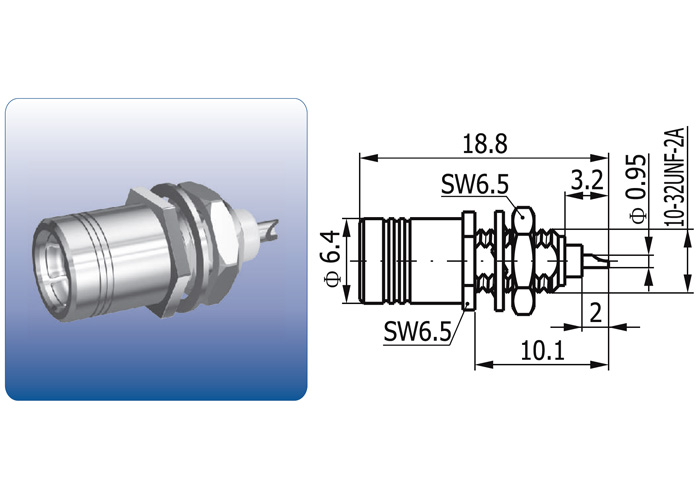

| Наименование | Код заказа | Рабочая частота | КСВН | Вид соединителя | Применяемый кабель | Примечание | Чертеж |
|---|---|---|---|---|---|---|---|
| SMB-KY | 152A-2801 | 4 ГГц | ≤1,25 | вилка приборная прямая | - | - |
Розетки приборные прямые

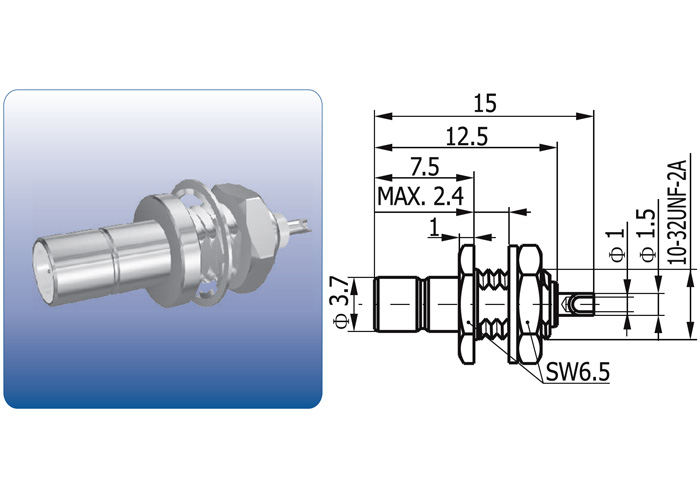

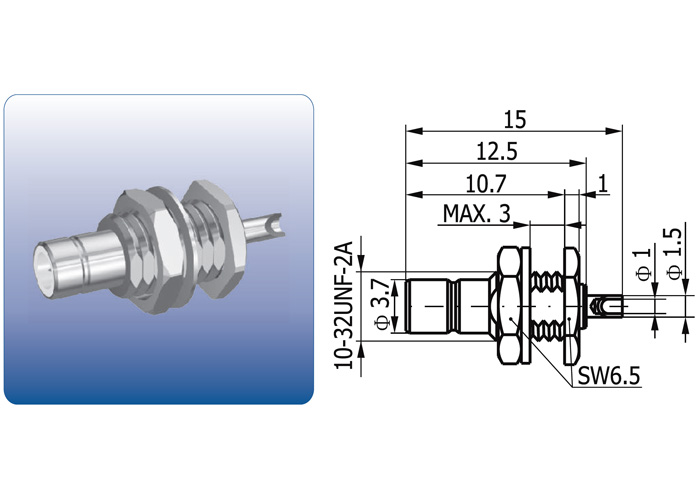

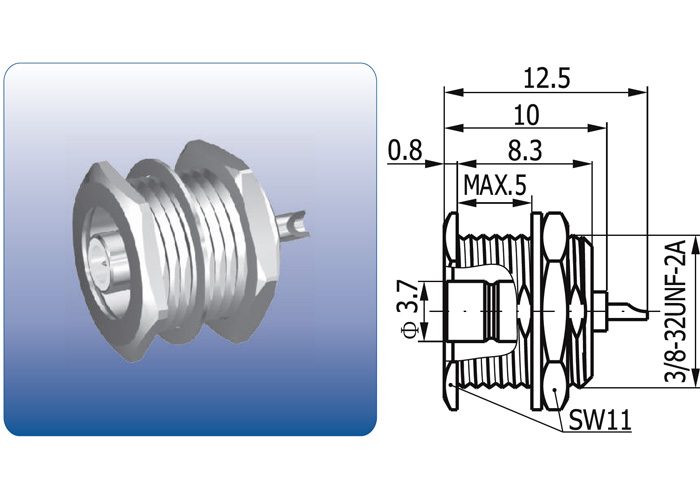

| Наименование | Код заказа | Рабочая частота | КСВН | Вид соединителя | Применяемый кабель | Примечание | Чертеж |
|---|---|---|---|---|---|---|---|
| SMB-JY | 151A-2801 | 4 ГГц | ≤1,25 | розетка приборная прямая | - | - | |
| SMB-JYA | 151A-2803 | 4 ГГц | ≤1,25 | розетка приборная прямая | - | - | |
| SMB-JYB | 151A-2802 | 4 ГГц | ≤1,25 | розетка приборная прямая | - | - | |

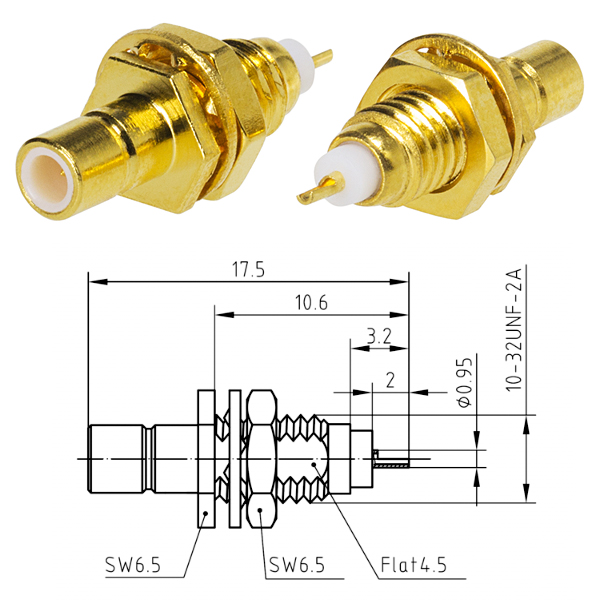

| SMB-JYD | AE810990 | 4 ГГц | ≤1,25 | розетка приборная прямая |
Розетки приборные угловые

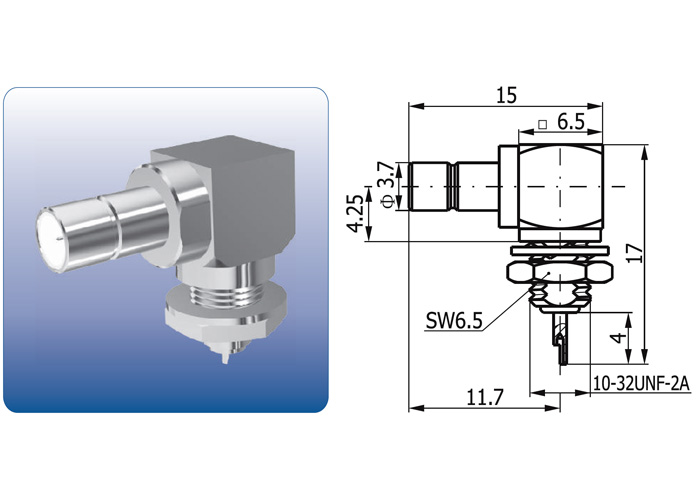

| Наименование | Код заказа | Рабочая частота | КСВН | Вид соединителя | Применяемый кабель | Примечание | Чертеж |
|---|---|---|---|---|---|---|---|
| SMB-JWYA | 153A-2801 | 4 ГГц | ≤1,29 | розетка приборная угловая | - | - |
Розетки приборные фланцевые
| Наименование | Код заказа | Рабочая частота | КСВН | Вид соединителя | Применяемый кабель | Примечание | Чертеж |
|---|---|---|---|---|---|---|---|

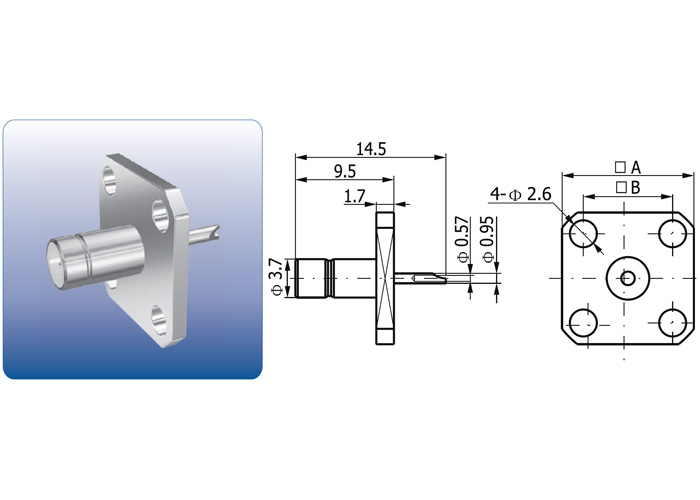

| SMB-JFD | 151A-0001 | 4 ГГц | ≤1,17 | розетка приборная фланцевая | - | A=12,7 B=8,6 | |
| SMB-JFD1 | 151A-0002 | 4 ГГц | ≤1,17 | розетка приборная фланцевая | - | A=9,5 B=5,9 | |

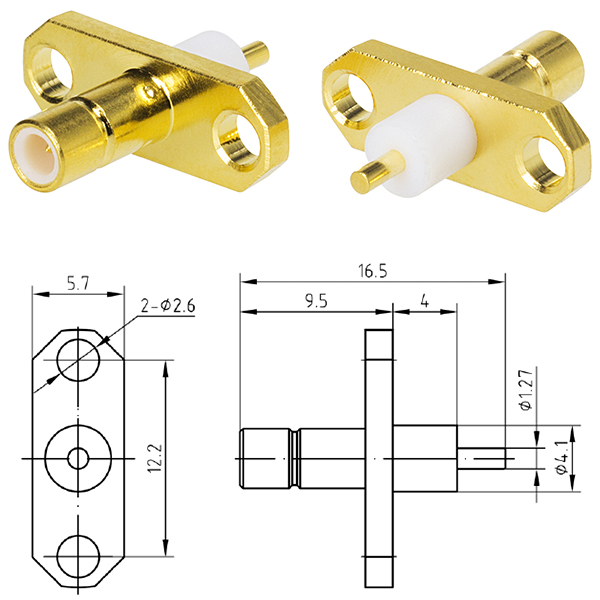

| SMB-JFD5 | 151A-0006 | 4 ГГц | ≤1,17 | розетка приборная фланцевая | - | - |
